製品案内

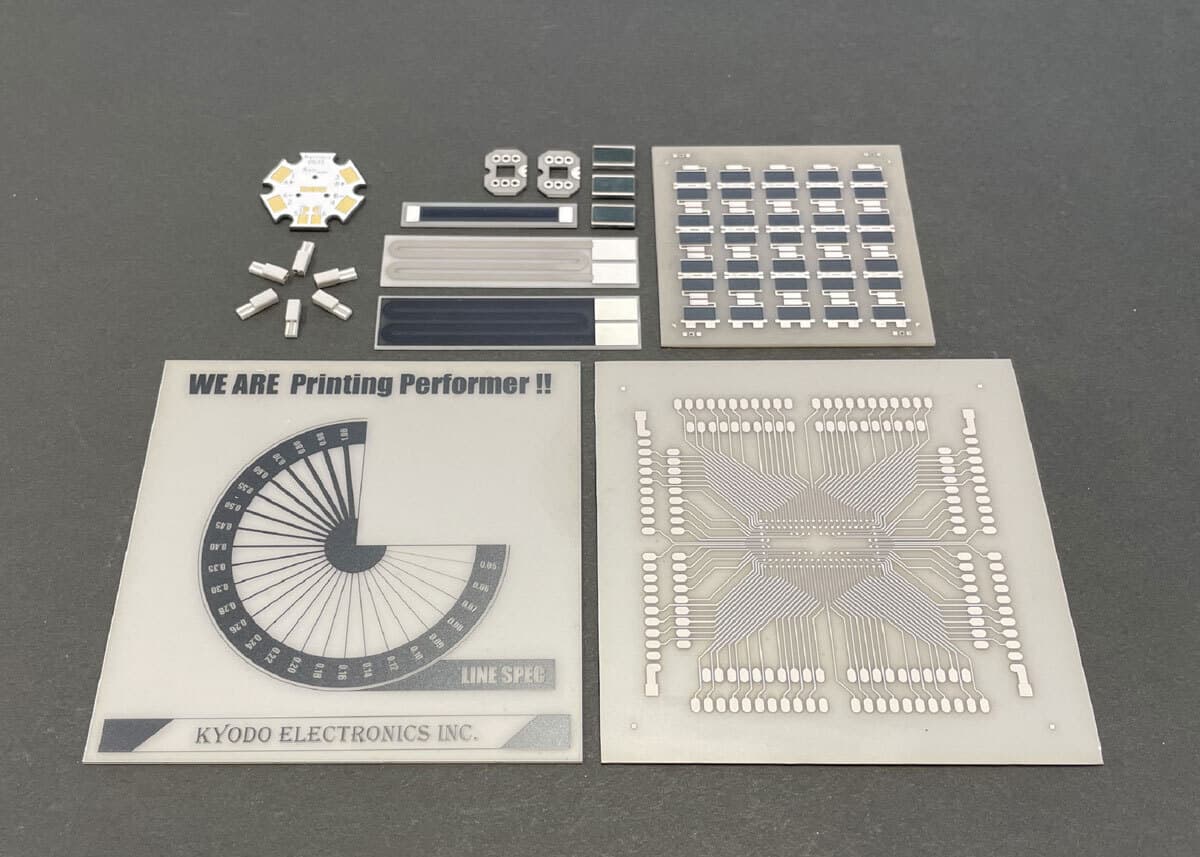

窒化アルミ基板

アルミナ基板比で約7倍の超高熱伝導基板

搭載部品の冷却効果が非常に高い基板です。任意の形状に抵抗体のパターンニングも可能で、発熱源(高温ヒーター基板)としても作製可能です。*アルミナ基板では熱膨張で割れてしまうような長尺ヒーター基板も作製可能です。

・高耐熱(300℃以上)
・高熱伝導(170W/m・K)
・低熱膨張(4.6×10⁻ ⁶ )
・高耐溶剤性
・基板形状の自由度の高さ(立体形状も可)
・無機物

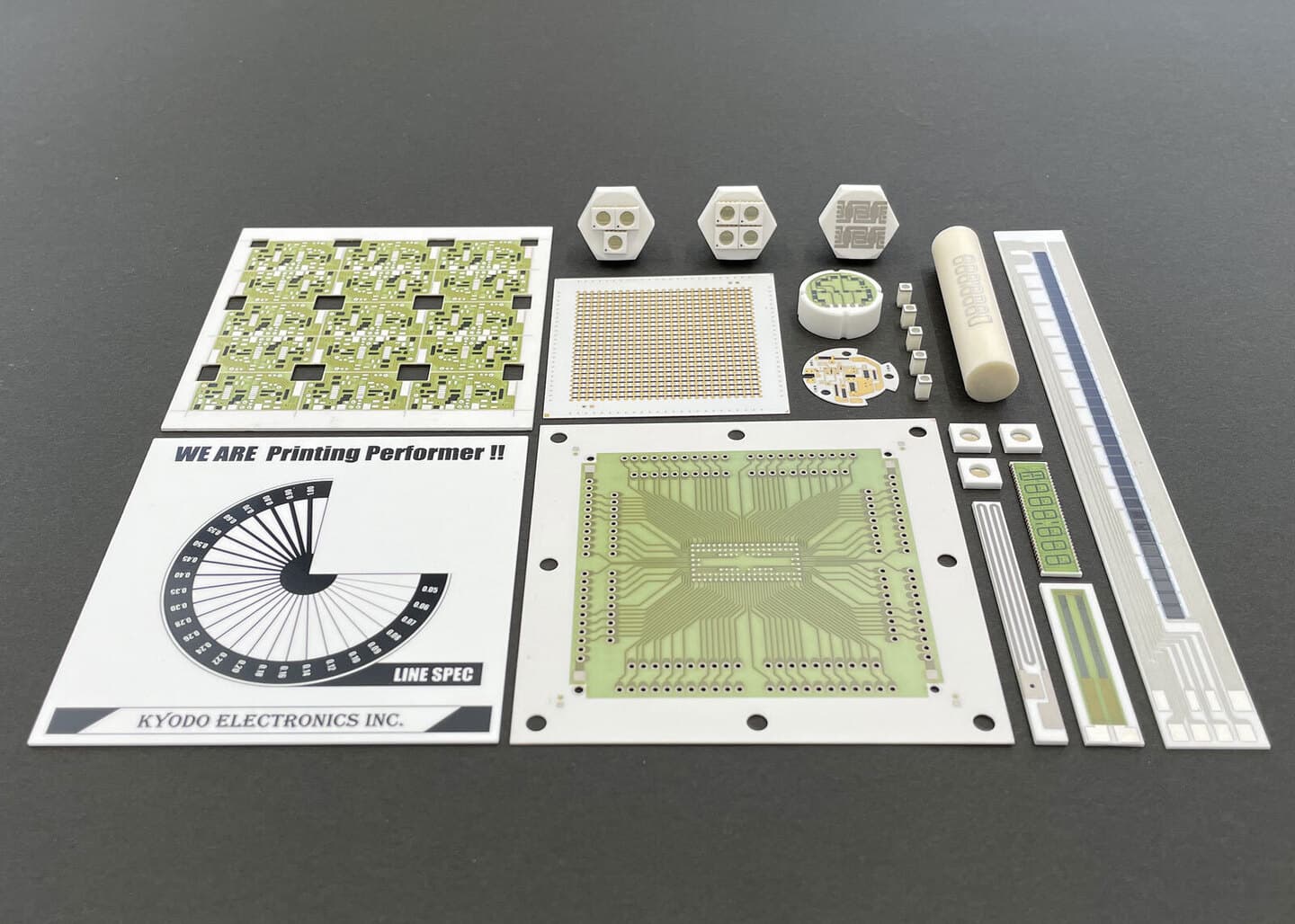

アルミナ基板

コストパフォーマンスに優れたセラミックス基板

基板用としては最も一般的なセラミックス材料であり、Q.C.Dに優れています。FR-4と比較して約70倍の高熱伝導材料であり、搭載部品に充分な冷却効果をもたらします。任意の形状に抵抗体のパターンニングも可能で、発熱源(高温ヒーター基板)としても作製可能です。

・高耐熱(300℃以上)
・高熱伝導(25W/m・K)
・低熱膨張(7.2×10⁻ ⁶ )
・高耐溶剤性
・基板形状の自由度の高さ(立体形状も可)
・無機物

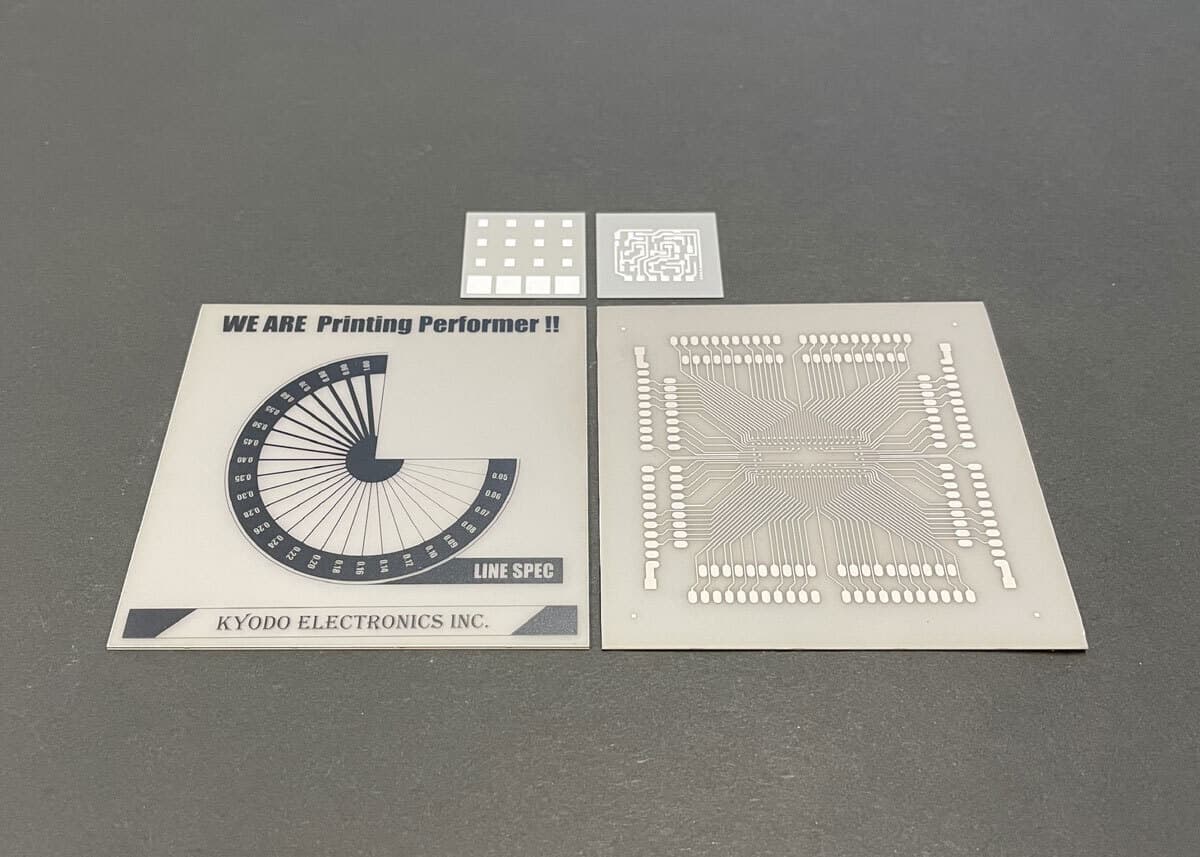

各種セラミックス基板

各種セラミックスにパターンニング可能です

窒化アルミ、アルミナだけでなく、各種セラミックスにパターンニング可能です。 材料から調達致します。先ずはご相談ください。

・誘電体セラミックス
・PZT
・サファイア
・ジルコニア
・フェライト
・マイカ
・ステアタイト
・ベリリア
・チタン酸バリウム
・フォルステライト 等々

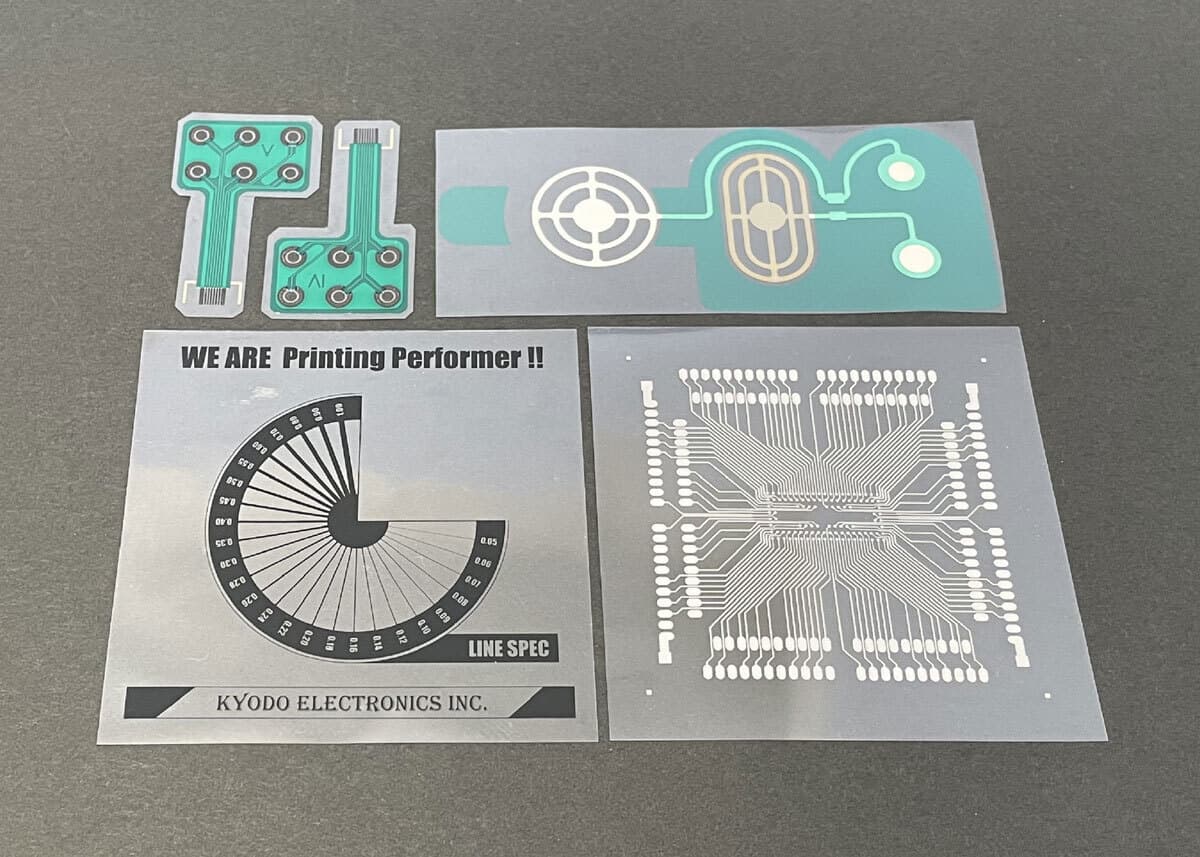

フィルム基板

ウェアラブル機器に最適な基板

PET、PIだけでなくウェアラブル用途で使われる伸縮性素材等にもパターンニング可能です。また、人体が発する生体信号をセンシング出来る塩化銀(AgCl)のパターンニングも可能です。
任意の形状に抵抗体のパターンニングも可能で、発熱源(ヒーター基板)としても作製可能です。

・PET、PI、伸縮性素材にパターンニング可能
・塩化銀(AgCl)のパターンニング可能
・注射器、チューブ等の立体形状にもパターンニング可能

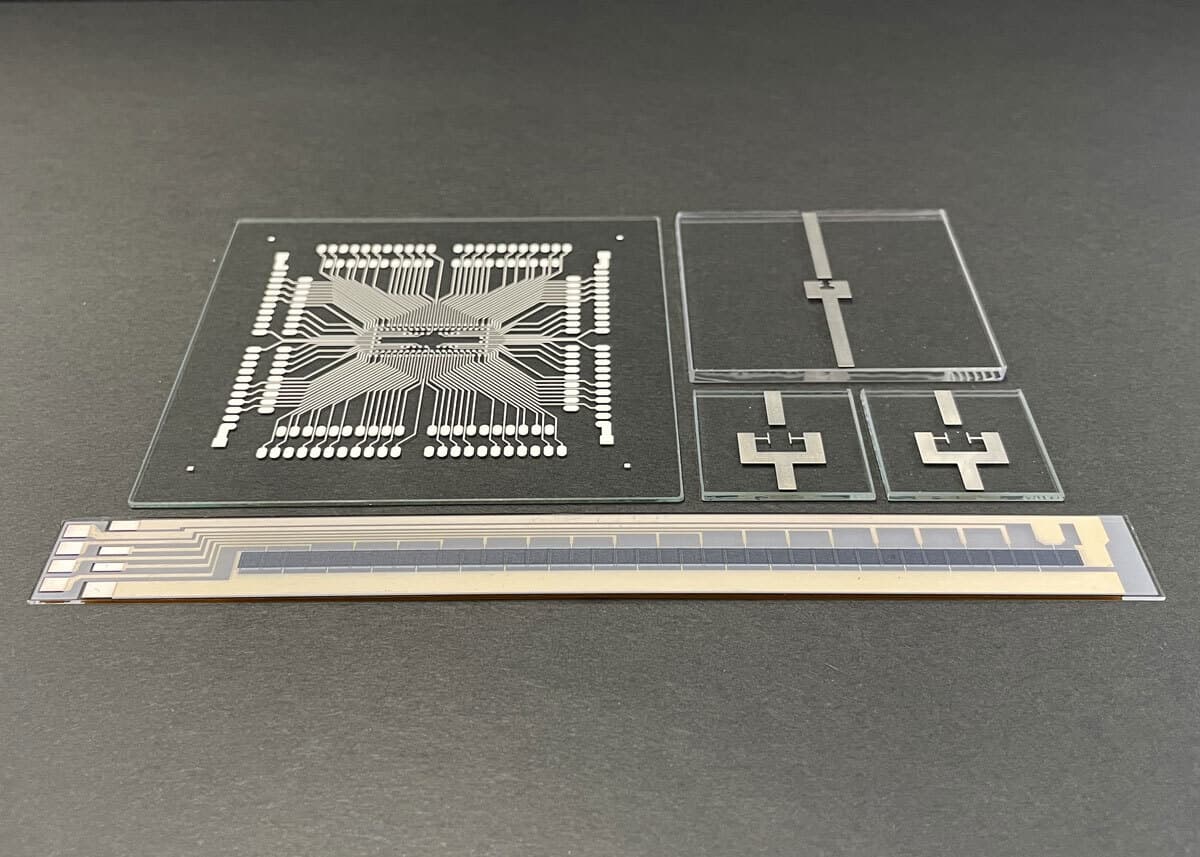

ガラス基板

高透過性が必要なデバイスに最適な基板

ソーダライム、テンパックス、石英等をベースにした基板で透過性が非常に高く、例えばレーザーやカメラ等の車載用衝突回避システム(検知センサー)や、表示機器、ソーラーパネル、センサー、LED等にお勧めです。
任意の形状に抵抗体のパターンニングも可能で、発熱源(ヒーター基板)としても作製可能です。*ガラスの曇り止めヒーター等に。


・ソーダライム、テンパックス、石英等にパターンニング可能
・試験管やビーカー等の立体形状にもパターンニング可能

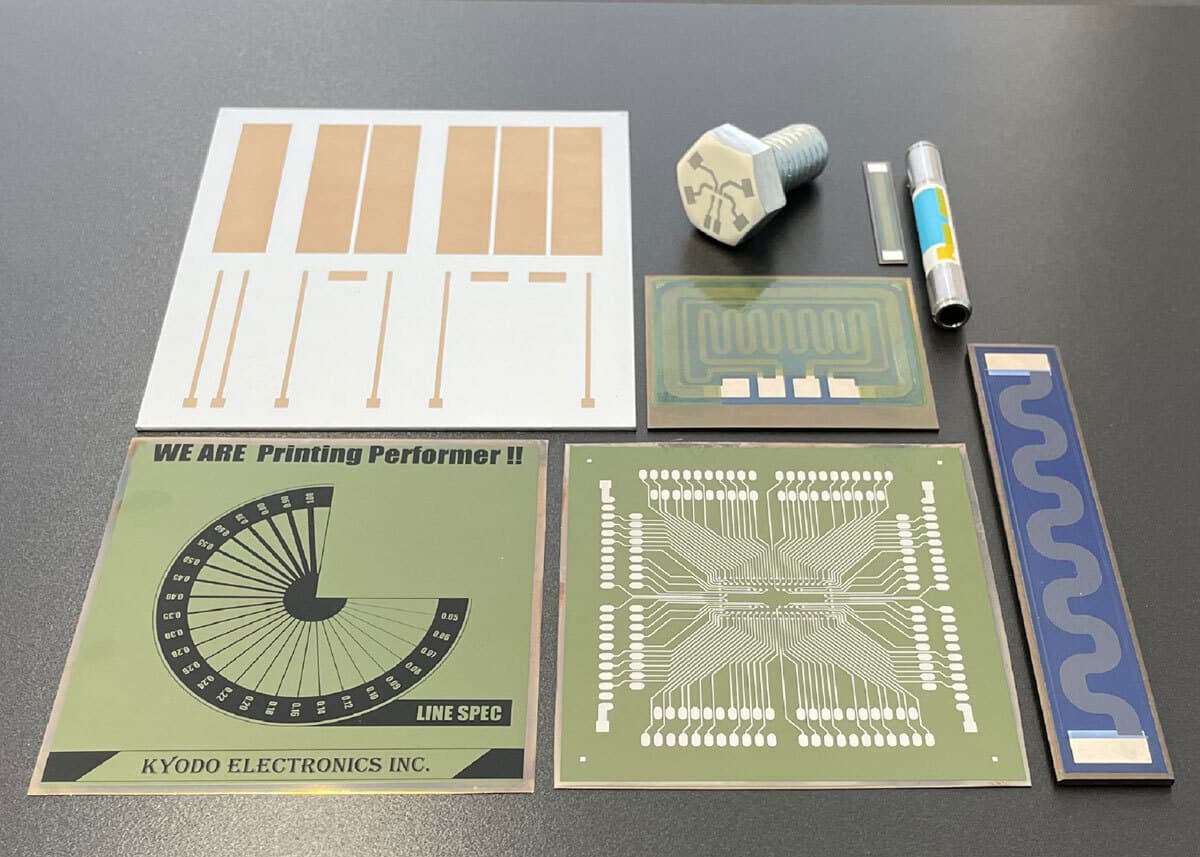

メタル基板

ネジにもパターンニング可能です

アルミ、ステンレス等をベースにした基板です。エッチングタイプのメタル基板と比較し、高耐熱(300℃以上)です。
ネジや金属筐体等にもパターンニング可能で、デッドスペースが有効活用できます。
任意の形状に抵抗体のパターンニングも可能で、発熱源(高温ヒーター基板)としても作製可能です。

・アルミ、ステンレス等にパターンニング可能
・ネジやパイプ等の立体形状にもパターンニング可能
